| 測量点座標一覧表 | ||
| 筆界点 | Ｘ座標 | Ｙ座標 |
| Ａ | 53.31 | 60.48 |
| Ｂ | 61.97 | 65.48 |
| Ｃ | 78.99 | 53.46 |
| Ｄ | 72.16 | 41.63 |
| Ｅ | 56.37 | 71.08 |
| Ｇ | 89.03 | 53.42 |
| Ｈ | 63.11 | 51.02 |
| Ｉ | 69.65 | 57.56 |
| 道路境界確定座標一覧表 | ||
| 筆界点 | Ｘ座標 | Ｙ座標 |
| E | -36260.44 | -21735.73 |
| F | -36242.84 | -21753.33 |
| G | -36227.78 | -21753.39 |
| ① 座標系の違いによるΔxとΔyの差分を求めてＭメモリに入れる | |||||||||
| (56.37+71.08i) - (-36260.44+-21735.73i) | =36316.81 | Δx | |||||||
| shift | = | 21806.81i | Δy | ||||||
| shift | STO | M | |||||||
| ②Ｆ点の座標を計算する | |||||||||
| ALPHA | Ｍ + | (-36242.84+-21753.33i) | = 73.97 | Ｆ点のx座標 | |||||
| shift | = | 53.48i | Ｆ点のy座標 | ||||||
| ③Ｇ点の座標を計算する（検算のために求めて比較する） | |||||||||
| ALPHA | Ｍ + | (-36227.78+-21753.39i) | = 89.03 | Ｇ点のx座標 | |||||
| shift | = | 53.42i | Ｇ点のy座標 | ||||||

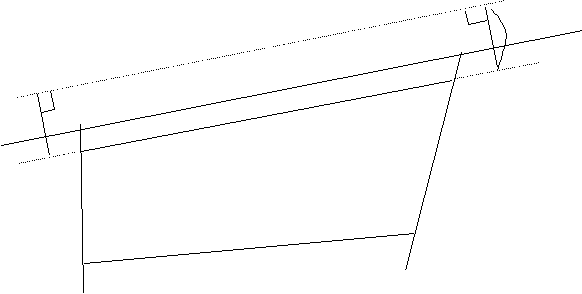

| Ｐ点をＮｏ５0から直角に２．００ｍ離れた点としＱ点も同様にＮｏ５１の対応する点とする | ||||||||||||
| ① | 110+140i-(100+100i)) | shift | + | = | 41.23105626 | Ｎｏ50とＮｏ51の距離 | ||||||
| ② | Ｐ-Ｎｏ50のΔx,Δyを求める(Ｑ-Ｎｏ51のΔx,Δyでもある) | |||||||||||
| 2.00× | (110+140i-(100+100i)) × ｉ ÷41.23106 ＝ | -1.940… | Δx | |||||||||
| shift | = | 0.4850…i | Δy | |||||||||
| ③ | shift | STO | M | |||||||||
| ④ | 100 + 100i + | ALPHA | Ｍ | = | 98.0597… | Ｐ点のｘ座標 | ||||||
| shift | = | 100.485…i | Ｐ点のy座標 | |||||||||
| ⑤ | 110 + 140i + | ALPHA | Ｍ | = | 108.0597… | Ｑ点のｘ座標 | ||||||
| shift | = | 140.485…i | Ｑ点のy座標 | |||||||||
| ②の式について | ||||||
| i をかけるとΔｘとΔyが入れ替わる…つまり元の線と直角の線が求まる | ||||||
| 右回りは ｉ 、左回りは －ｉ | ||||||
| i をかけただけでは長さが元のまま（41.23106)なので割って1ｍにする。 | ||||||
| そこに、ほしい長さ（2.00m)をかけると長さ2.00ｍの直角線ができる | ||||||
| その直角線に始点であるＮｏ50またはＮｏ51の座標値を足してやるとＰ点とＱ点の座標値が求まる | ||||||
| 正確な2.00ｍがほしいので②で入れる長さの桁数はできるだけ多くする | ||||||
| その後、Ｅ点とＦ点は方程式計算による交点計算他で求めることになる。 | ||||||
| こういう計算は過去問にはないが、問題集にはときどき出てくる。 | ||||||
| 追記 ②式についてはｉの代わりに下記のようにしたほうが、直感的でよいかもしれない。 2.00×(110+140i-(100+100i)) × 1∠90 ÷41.23106 ＝ |
||
